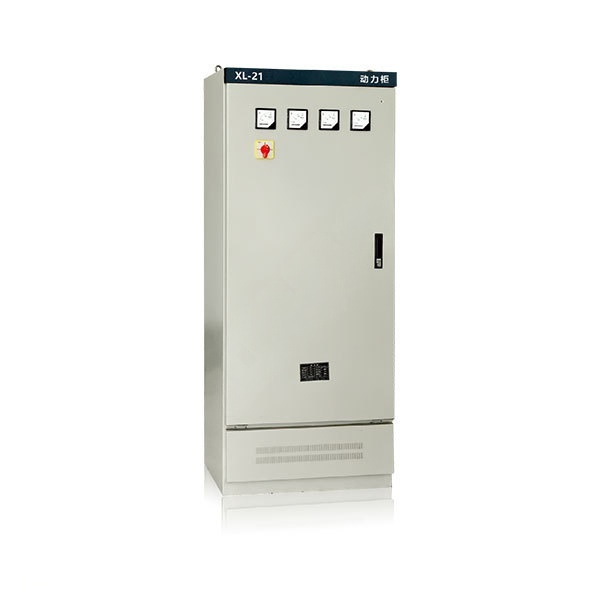

XL-21动力配电柜

产品介绍：

XL-21系列动力配电柜适用于发电厂及工矿企业、交流电压550V及以下的三相三线、三相四线、三相四线、三相五线制系统。

应用范围：

广泛适用于工矿企业、治金化工、宾馆银行、车站码头、轨道交通等户内、户外动力照明配电之用。若用于户外时。请与设备生产厂家协商解决。

产品详情

产品特性

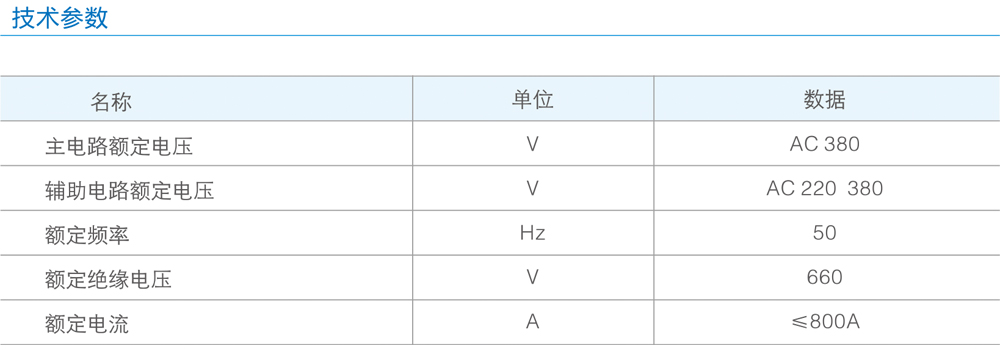

规格参数

资料下载

正常使用环境

◆环境温度:-5℃~+40℃，且24h内的平均温度不超过+35℃。

◆海拔高度:不超过2000m。

◆相对温度:在周围空气温度为+40℃时不超过50%﹔在较低温度下可以有较高的相对温度(如:+20℃时为90%)，考虑到温度的变化允许产生适度的凝露。

◆设备安装时垂直面的倾斜度不应不超过5℃。设备应安装在无剧烈振动、无冲击及无腐蚀的场所。

主电路方案

本开关柜主电路方案共105个。但不包括由于辅助电路控制与保护的变化而派生方案和规格。

主电路方案

◆本开关柜主电路方案共105个。但不包括由于辅助电路控制与保护的变化而派生方案和规格。

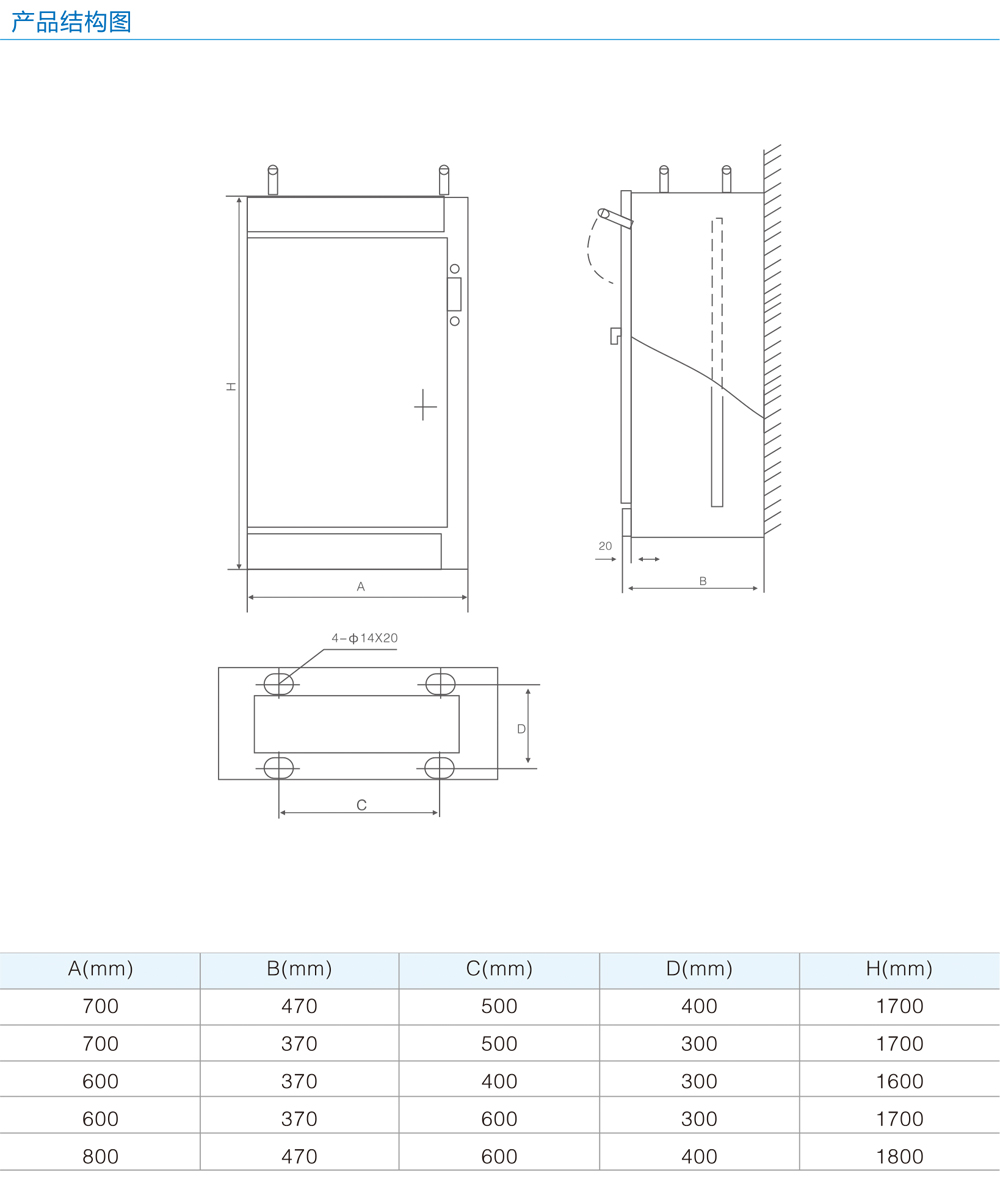

◆XL-21型低压动力配电柜系户内靠墙或不靠墙安装。可制成单开门或双开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前门可装设刀开关操作手柄。作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开柜门。配电箱内部设备为敞露，便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外。还可装有接触器和热继电器。作电动机频繁启动、欠压、过载保护功能．若配相应电器元件，则起到马达接地保护功能。

◆门与壳体均焊有接地螺钉。保障壳体与地连接可靠。
